Calcolare il rapporto tra perimetro del Convex Hull e area del poligono↵

Quesito: Come calcolare l'indice di compattezza di un poligono usando il rapporto tra il perimetro del suo inviluppo convesso (Convex Hull) e la sua area? Questo indice è utile per identificare poligoni irregolari o molto frastagliati.

Esempio: poligoni con forme irregolari hanno valori più alti dell'indice

Soluzione↵

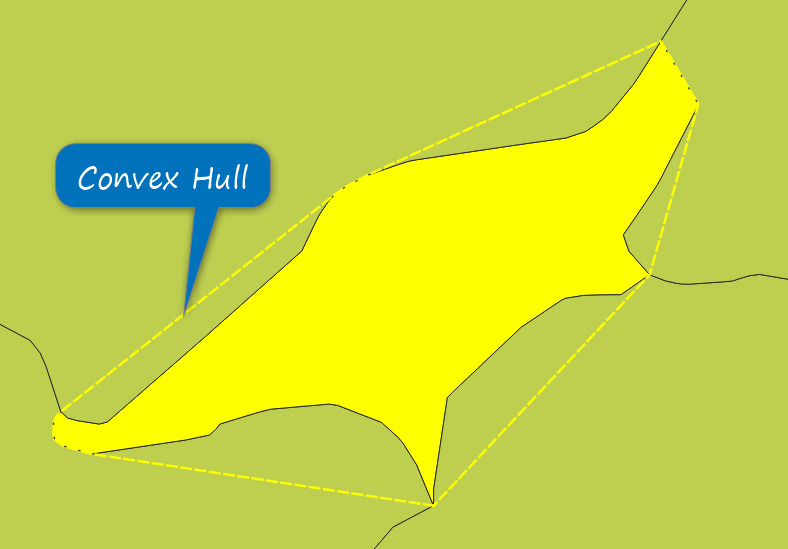

L'indice di compattezza basato sul Convex Hull permette di misurare quanto un poligono si discosta dalla sua forma convessa ideale. Valori più alti indicano forme più irregolari, frastagliate o allungate.

Passo 1: Calcolare il perimetro del Convex Hull↵

Nel calcolatore di campi, creare un nuovo campo perim_convex di tipo decimale (double):

perimeter(convex_hull($geometry))

Questa espressione: - Calcola il Convex Hull (inviluppo convesso) del poligono - Restituisce il perimetro di questa geometria convessa

Passo 2: Calcolare l'indice di compattezza↵

Creare un nuovo campo indice_compattezza di tipo decimale (double):

round(
  perimeter(convex_hull($geometry)) / $area,
  4
)

Oppure, per un indice normalizzato (0-1), dove valori vicini a 1 indicano maggiore compattezza:

round(
  (4 * pi() * $area) / perimeter(convex_hull($geometry))^2,
  4
)

Passo 3: Interpretare i risultati↵

Ordinare il campo indice_compattezza per identificare: - Valori alti (primo metodo): Poligoni molto irregolari, frastagliati o allungati - Valori bassi (secondo metodo normalizzato): Poligoni molto irregolari

Soluzione completa con una singola espressione↵

Per ottenere direttamente l'indice di compattezza con informazioni aggiuntive:

map(
  'nome', "NOME_CAMPO",
  'area_mq', round($area, 2),
  'perim_convex', round(perimeter(convex_hull($geometry)), 2),
  'perim_effettivo', round($perimeter, 2),
  'indice_frastagli', round(perimeter(convex_hull($geometry)) / $area * 1000, 4),
  'compattezza_norm', round((4 * pi() * $area) / perimeter(convex_hull($geometry))^2, 4)
)

Questa espressione restituisce una mappa con: - Il nome dell'elemento - L'area in metri quadrati - Il perimetro del convex hull - Il perimetro effettivo del poligono - L'indice di frastagliatura (perimetro convex/area) - L'indice di compattezza normalizzato

Selezione dei poligoni più irregolari↵

Per selezionare i poligoni con maggiore irregolarità (es. top 10%):

perimeter(convex_hull(@geometry)) / $area >=
  array_get(
    array_sort(
      array_agg(perimeter(convex_hull(@geometry)) / $area)
    ),
    floor(count($id) * 0.9)
  )

Applicazioni pratiche↵

Questo indice è particolarmente utile per:

  1. Analisi urbanistica: Identificare lotti edilizi irregolari o difficili da edificare
  2. Catasto: Validare la regolarità delle particelle catastali
  3. Ecologia del paesaggio: Analizzare la frammentazione di habitat naturali
  4. Agricoltura: Valutare l'efficienza di appezzamenti agricoli
  5. Pianificazione territoriale: Identificare aree che potrebbero beneficiare di ricomposizione fondiaria

Confronto tra forme↵

Forma Indice frastagl. Compattezza norm.
Cerchio ~0.0035 1.0
Quadrato ~0.004 ~0.7854
Rettangolo 2:1 ~0.006 ~0.628
Poligono frastagliato >0.01 <0.5

Note↵

  • La funzione convex_hull() genera il più piccolo poligono convesso che contiene la geometria originale
  • L'indice è sensibile alla scala: normalizzare dividendo per l'area rende il confronto indipendente dalle dimensioni
  • Per geometrie multipart, considerare l'uso di num_geometries() per filtrarle prima dell'analisi
  • L'indice di compattezza normalizzato (Circle Ratio) varia tra 0 e 1, con 1 che rappresenta un cerchio perfetto
  • Valori dell'indice di frastagliatura dipendono dall'unità di misura dell'area e del perimetro
