Etichette miste con tag HTML in QGIS↵

Introduzione↵

A partire da QGIS 3.28 Firenze, grazie al finanziamento del gruppo degli utenti svizzeri e all'implementazione di Nyall Dawson (North Road), è possibile creare etichette miste direttamente tramite espressioni usando tag HTML e CSS inline.

Questo apre nuove possibilità: cambiare carattere, stile, colore e dimensione del testo all'interno della stessa etichetta, senza dover ricorrere a layer multipli o soluzioni alternative.

Etichette miste con tag HTML

Usando i tag HTML nelle espressioni del field calculator o nelle etichette di QGIS è possibile mescolare stili diversi in una singola etichetta.

Il problema precedente↵

Prima di QGIS 3.28, le etichette create tramite espressioni che combinavano più campi venivano visualizzate con una formattazione uniforme: era impossibile dare uno stile diverso a parti diverse dello stesso testo senza ricorrere a layer multipli o workaround complessi.

Tag HTML supportati↵

Ecco i tag HTML utilizzabili nelle etichette di QGIS:

Tag Descrizione Esempio
<b>…</b> Grassetto '<b>testo</b>'
<i>…</i> Corsivo '<i>testo</i>'
<u>…</u> Sottolineato '<u>testo</u>'
<s>…</s> Barrato '<s>testo</s>'
<p> Nuova riga (accapo) 'riga1<p>riga2'
<br> Interruzione di riga 'riga1<br>riga2'
<span style="…">…</span> Stile personalizzato vedi sotto

Attributi CSS con <span>↵

Il tag <span> è il più versatile: consente di applicare stili CSS inline al testo. Si possono combinare più proprietà separandole con ;.

Proprietà CSS utilizzabili:

Proprietà Descrizione Esempio
color Colore del testo color: #e31a1c oppure color: red
font-size Dimensione del testo font-size: 14pt
font-family Tipo di carattere font-family: Comic Sans MS
font-weight Spessore carattere font-weight: bold
font-style Stile carattere font-style: italic
text-decoration Decorazione testo text-decoration: underline / line-through / overline
background-color Colore sfondo background-color: yellow

Combinare più proprietà

È possibile combinare più proprietà CSS nello stesso <span>:

'<span style="font-size: 10pt; color: #e31a1c; font-weight: bold">testo</span>'

Esempi pratici↵

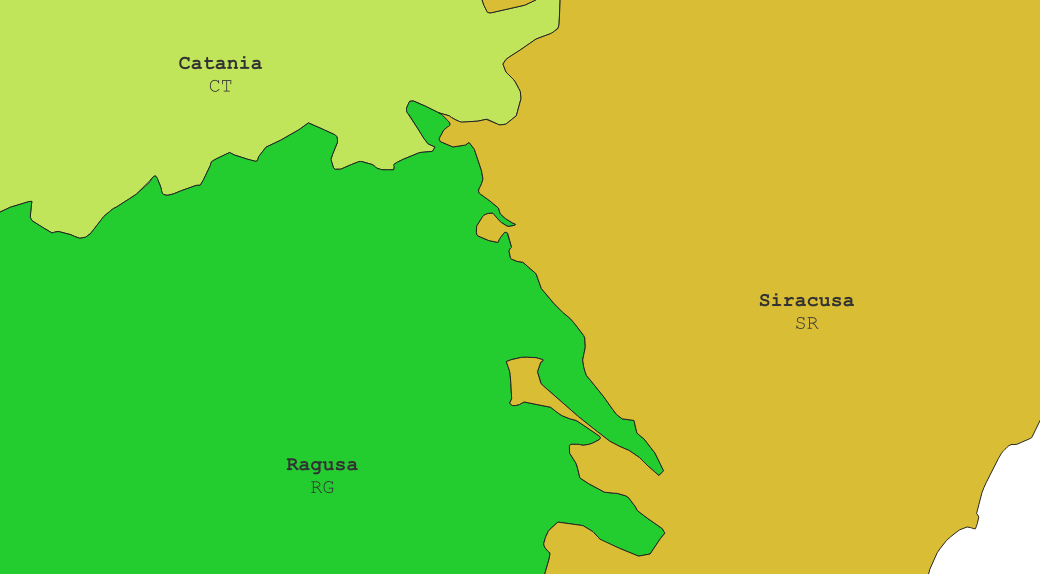

Esempio 1 — Nome province in grassetto + sigla della provincia↵

'<b>' || "den_uts" || '</b><p><span style="font-size: 15pt">' || "sigla" || '</span>'

Risultato: 1. Il nome della provincia in grassetto (dimensione principale) 2. Una nuova riga (<p>) 3. la sigla in corpo 10pt

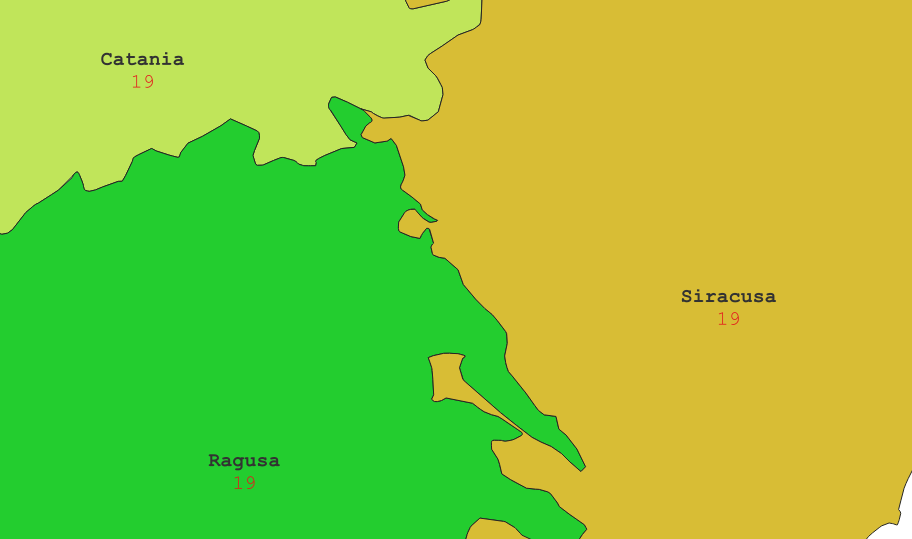

Esempio 2 — Nome provincia in grassetto + codice colorato↵

'<b>' ||  "den_uts"  || '</b><p><span style="font-size:15pt;color:#e31a1c">' || "COD_REG" || '</span>'

Questo produce un'etichetta con:

  1. Il nome della provincia in grassetto
  2. Un'interruzione di riga (<p>)
  3. Il codice della regione in rosso (#e31a1c) e corpo 10pt

Esempio 3 — Titolo grande + dettaglio piccolo↵

'<span style="font-size:16pt;font-weight:bold">' ||   "sigla"   || '</span>' ||
'<br><span style="font-size:10pt;color:red">' ||  "den_reg"  || '</span>'

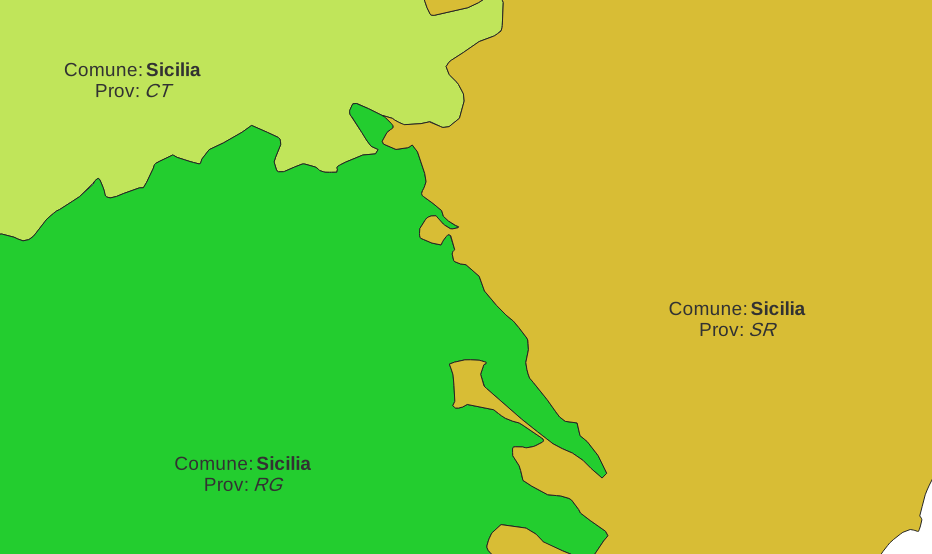

Esempio 4 — Testo misto grassetto e corsivo↵

'Comune: <b>' ||  "den_reg"  || '</b><p>Prov: <i>' || "SIGLA" || '</i>'

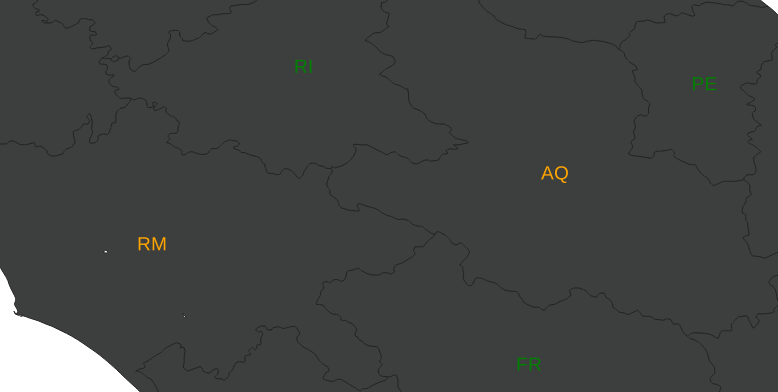

Esempio 5 — Colori diversi per valori diversi↵

CASE
  WHEN  "shape_area"/10e7  > 100 THEN '<span style="color:red;font-weight:bold">' ||  "sigla"  || '</span>'
  WHEN "shape_area"/10e7 > 50  THEN '<span style="color:orange">' || "sigla" || '</span>'
  ELSE '<span style="color:green">' || "sigla" || '</span>'
END

Esempio 6 — Font diversi per parti dell'etichetta↵

'<span style="font-family: INK FREE; font-weight: bold">' ||  "den_uts"  || '</span>' ||
'<p><span style="font-family: Comic Sans MS; font-size: 9pt; color: #555555">' ||  "sigla"  || '</span>'

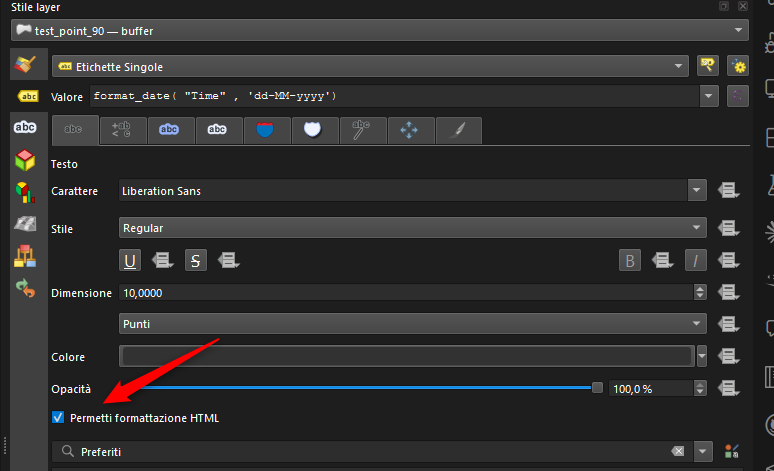

Come abilitare le etichette HTML in QGIS↵

Per usare i tag HTML nelle etichette è necessario:

  1. Aprire le Proprietà del layer → scheda Etichette
  2. Nella sezione Testo, abilitare l'opzione "Abilita la formattazione HTML" (Allow HTML formatting)
  3. Inserire l'espressione con i tag HTML nel campo del testo dell'etichetta

Attenzione

L'opzione "Abilita la formattazione HTML" deve essere attiva, altrimenti i tag vengono visualizzati come testo letterale nell'etichetta.

Compatibilità con etichette curve

La formattazione HTML funziona anche con le etichette lungo linee curve, ampliando ulteriormente le possibilità cartografiche senza dover ricorrere a posizionamenti manuali.
